Hublots Plastimo
Les Hublots Plastimo peuvent d'ouvrir, ils ont un cadre monobloc en aluminium satiné et glace acrylique gris.
Les hublots sont composés d'un joint double contact. Lorsque le hublot se retrouve en position fermée, la première partie du joint stoppe l'eau, tandis que la seconde partie assure l'étanchéité finale.
Besoin d'un conseil ?
HUBLOTS PLASTIMO : ETANCHE ET TRES FACILE A MONTER
Les Hublots Plastimo peuvent d'ouvrir, ils ont un cadre monobloc en aluminium satiné et glace acrylique gris.
Les hublots sont composés d'un joint double contact. Lorsque le hublot se retrouve en position fermée, la première partie du joint stoppe l'eau, tandis que la seconde partie assure l'étanchéité finale.
L'inclinaison du dormant à 46° assure l'évacuation de l'eau vers l'extérieur, qui permet le montage sur roof incliné. Le système de fermeture des hublots est équipé avec des charnières à friction qui sont réglables.
La présence d'une double poignée qui permet de répartir la pression sur le contour de tout le joint garantit une meilleure étanchéité.
Le montage se fait très facilement. Le contre cadre est réversible permettant de couvrir une large plage d'épaisseur à serrer : 5 à 33 mm. En revanche, la visserie d'assemblage est non fournie.
En savoir +
Caractéristiques techniques
- Aluminium satiné
- Etanchéité parfaite
- Glace grise, épaisseur 10 à 15 mm
- Visibilité optimale grâce la poignée placée en retrait de la glace

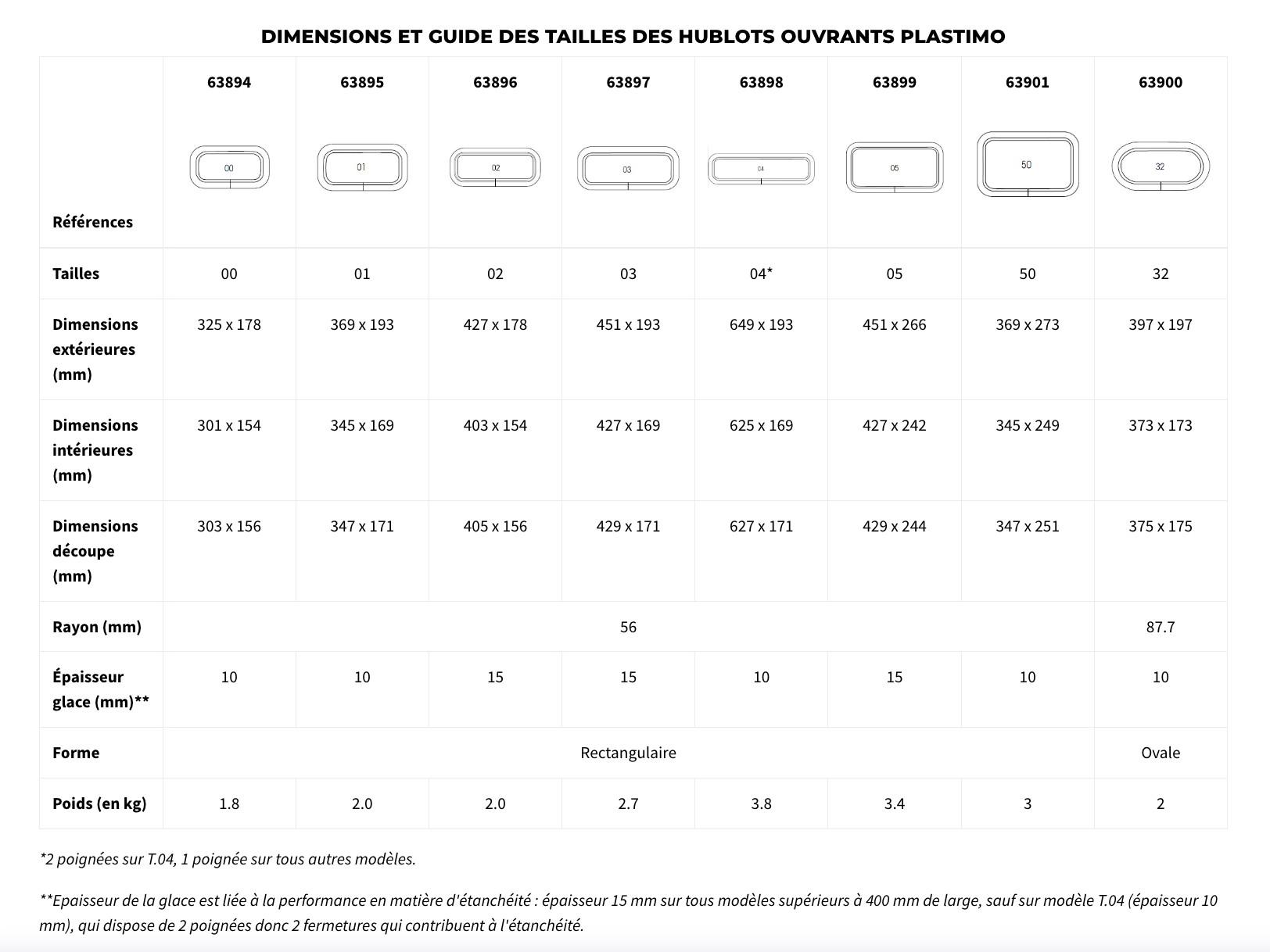

Modèle |
Taille | Dimensions extérieures | Dimensions interieures | Dimensions découpe | Rayon |
Epaisseur glace |
Poids | ||||
mm | in. | mm | in. | mm | in. | mm | in. | mm | kg | ||

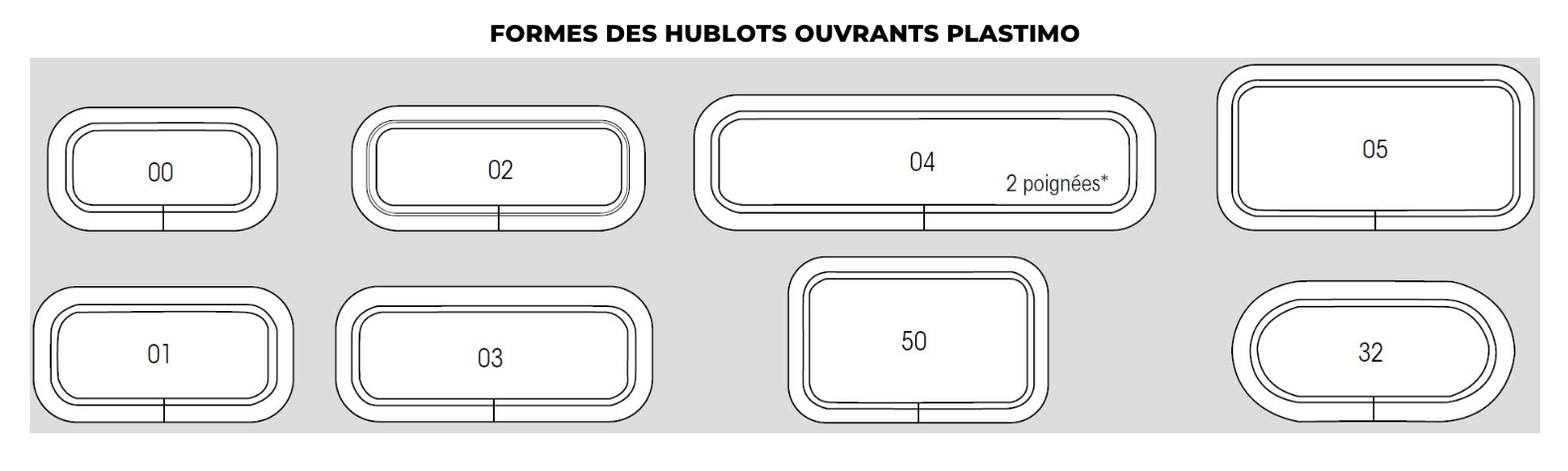

Rectangulaire | 00 | 325 x 178 | 12.8 x 7 | 301 x 154 | 11.8 x 6 | 303 x 156 | 11.9 x 6.1 |
56 |
2.2 |
10 | 1,8 |
01 | 369 x 193 | 14.5 x 7.6 | 345 x 169 | 13.6 x 6.6 | 347 x 171 | 13.7 x 6.7 | 10 | 2 | |||
02 | 427 x 178 | 16.8 x 7 | 403 x 154 | 15.8 x 6 | 405 x 156 | 15.9 x 6.1 | 15 | 2 | |||
03 | 451 x 193 | 17.8 x 7.6 | 427 x 169 | 16.8 x 6.6 | 429 x 171 | 16.9 x 6.7 | 15 | 2,7 | |||
04 | 649 x 193 | 25.6 x 7.6 | 625 x 169 | 24.6 x 6.6 | 627 x 171 | 24.7 x 6.7 | 10 | 3,8 | |||
05 | 451 x 266 | 17.8 x 10.5 | 427 x 242 | 16.8 x 9.5 | 429 x 244 | 16.9 x 9.6 | 15 | 3,4 | |||
50 | 369 x 273 | 14.5 x 10.7 | 345 x 249 | 13.6 x 9.8 | 347 x 251 | 13.7 x 9.9 | 10 | 3 | |||
Ovale | 32 | 397 x 197 | 15.6 x 7.8 | 373 x 173 | 14.7 x 6.8 | 375 x 175 | 14.8 x 6.9 | 87,7 | 3.4 | 10 | 2 |
- Références Catalogue Plastimo : 63894, 63895, 63896, 63897, 63898, 63899, 63901, 63900
